  신승호 (2012-06-26 17:52:03, Hit : 3680
 자석으로 칸틸레버를 진동시키려고 합니다.!! 도와주세요~



학부졸업작품으로 자석의 힘을 이용해서 외팔보를 진동시키려 하는데
새롭게 접하는 분야라 femm사용법 조차 잘 모르겠네요..
해석결과를 이해를 못하겠습니다. 사진을 첨부하였습니다~ 조언 부탁드립니다.
자석과 자성체사이의 물리적인 힘을 구하고 있습니다.ㅠ

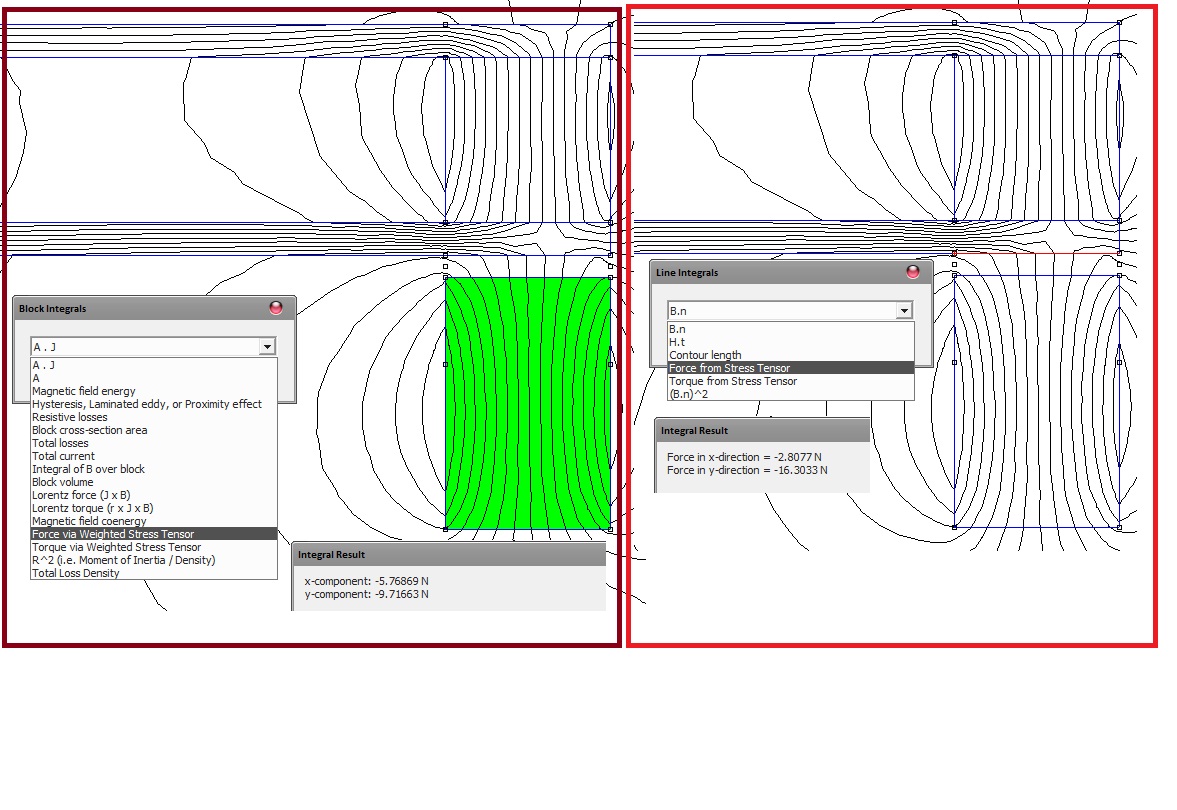

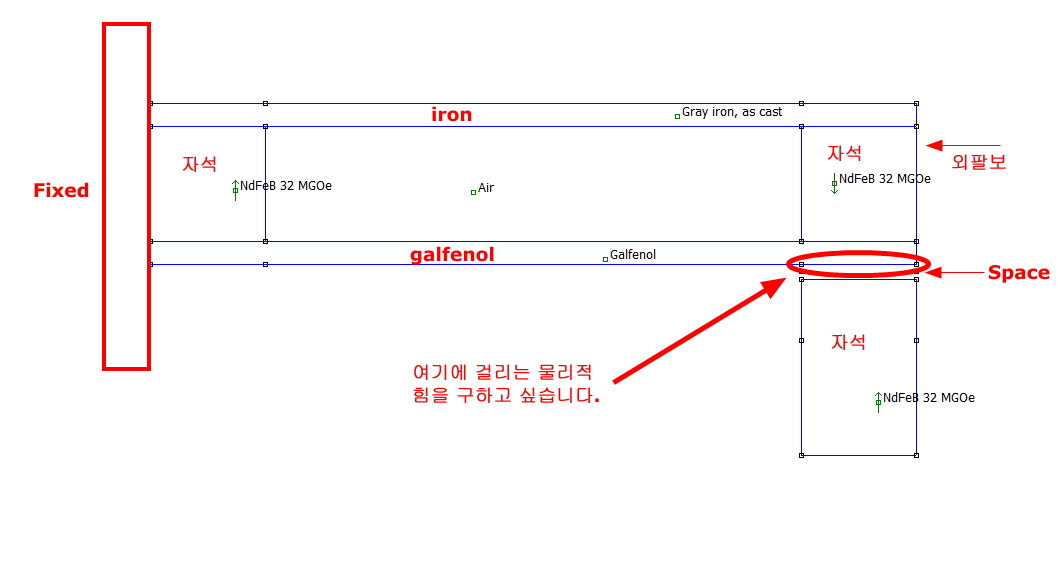

1번사진은 기본 구조이고 2번사진은 힘을 구한것입니다.
힘을 두가지 방법을 구해보았는데 외팔보가 받는 y축으로의 물리적인 힘을 나타내는것이 무엇인지
잘 모르겠습니다.~



권기태 (2012-06-27 20:43:17)
좌측 방법이 맞는 듯 합니다.
선택한 자석이 하측으로 -Y 의 힘을 받고 있습니다.
