  황진연 (2012-07-26 17:08:12, Hit : 2826
 http://없습니다
 코일을 감싸는 하우징 재질 관련 문의드립니다




안녕하세요
신입회원 황진연입니다.

제가 근무하는 회사는 금형부품 생산업체입니다.

업체에서 솔 관련 부품 개발의뢰를 받았는데
하는 업무와 전혀 다른 분야라 너무나 어렵네요...

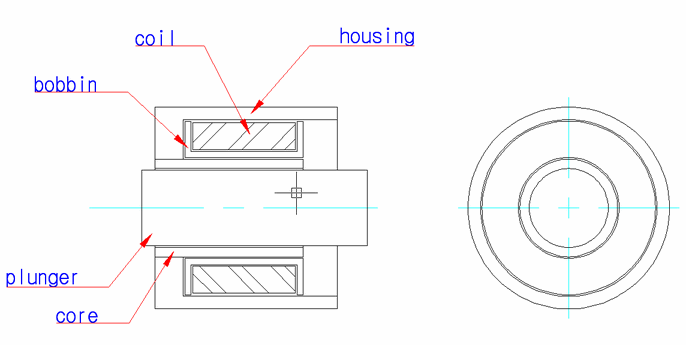

첨부 그림 파일에서 표기된
하우징과 코어를 일체형으로 알루미늄을 사용했더니 아예 동작을 안합니다
(s45c로 제작한 것은 동작했습니다)

그래서 하우징과 코어를 조립형으로 하우징만 알루미늄으로 사용하고 코어는 순철을 사용하는것이
가능한지 여쭤봅니다.

많은 가르침 부탁드립니다...



우경섭 (2012-07-27 08:45:21)
하우징, 플런저, 코어는 기본적으로 자석에 붙는 금속을 사용해야 자기회로가 형성됩니다.
그리고 무슨 작동인지는 모르지만 그림으로 봐서는 뭔가 많이 부족하네요.
그냥 전자석으로 쓰시는 거면 모르겠고요....
김영근 (2012-07-29 13:48:41)
일단 구조적으로도 좀 개선이 필요 한것 같네요
아니면 그림 표현이 좀 잘못되었을수도..
코어 , 하우징 , 플레이트(요크) , 플런저 등등은 자화가 잘되는 소재로 하셔야
될꺼 같습니다.
녹때문이라면 서스 40 계열로 하시면 될꺼 같네요...
황진연 (2012-07-30 09:38:19)
우경섭님 김영근님 답변 감사드립니다.
푸시풀 타입인데 그림 단순화 한다는 것이 너무 많은 부분이 생략되었나봅니다...
발열 때문에 알루미늄을 써 보려 한것인데 안될것 같네요...
다시 한 번 답변에 감사드립니다.
