 레치 솔레노이드 제작 시 고려사항 문의

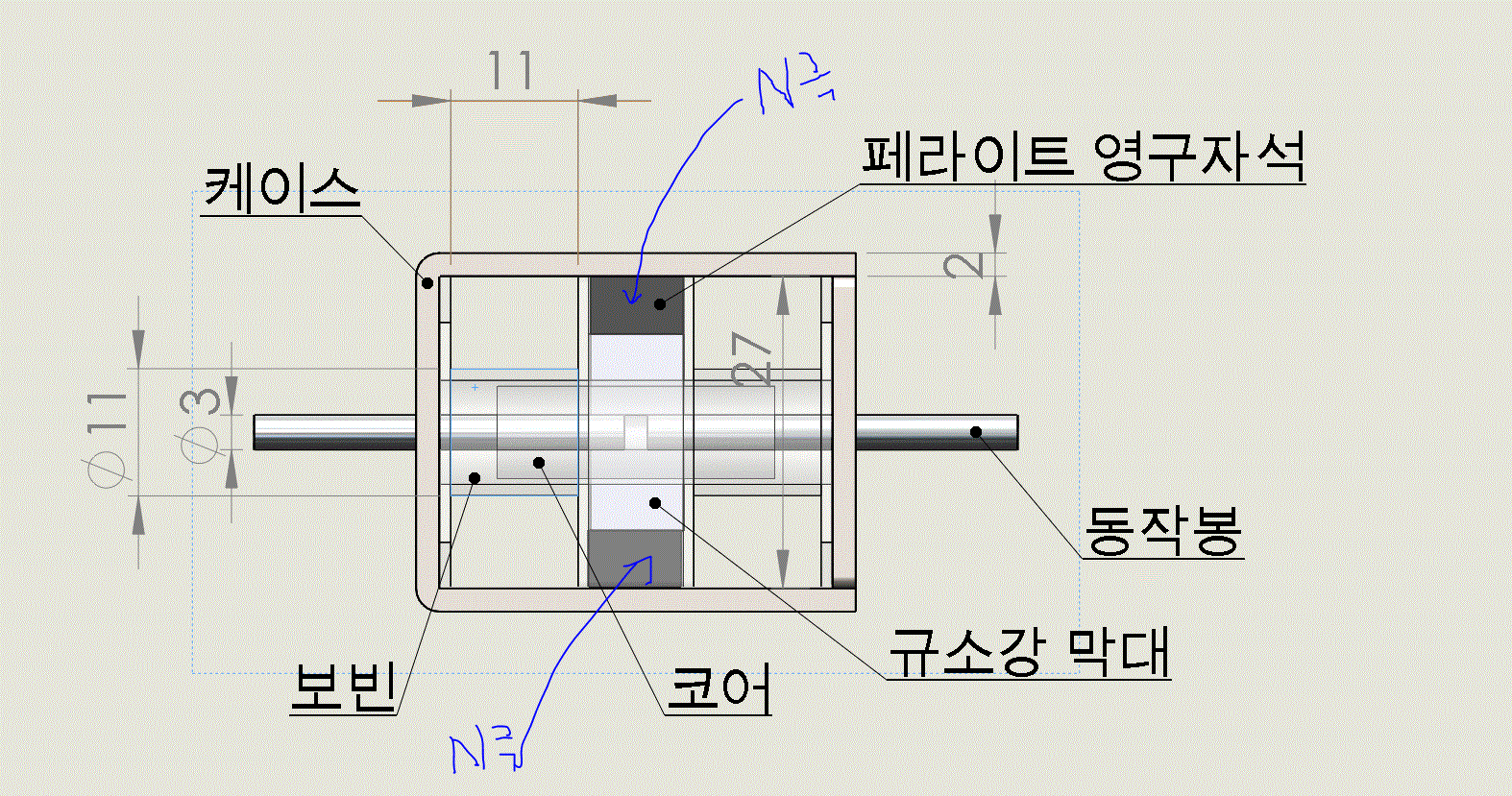

사진에 보시는 바와 같이 솔레노이드를 제작하려 합니다.
보니까 이런 솔레노이드를 래치형이라고 하는 것같은데 지식이 없어서 맞는지 아닌지는 잘 모르겠습니다. 저는 자기유지형라고 부르고 있습니다.ㅎㅎ
평상시 영구자석과 영구자석에 의해 자성을 띈 규소강막대로 인하여 코어(철심)가 한쪽 벽면에 붙어 있다가 솔에 전원을 인가하면 코일이 자성체로 변하며
척력으로 인하여 반대로 붙고 전원이 끊어져도 그대로 위치를 유지하다가 전원이 반대로 인가되면 다시 반대로 붙는 형태의 솔레노이드를 만드려고 합니다.
신우솔텍 사이트에서 본 SH2LC1140와 비슷하게 만드려는 것인데요.
솔레노이드는 난생 처음 만들게 되어 무엇을 고려해야하는지 하나도 모릅니다...
코어라고 표시 된것이 철심인데 규소강을 사용하려 했는데 케이스를 SUS430FR이나 기타 솔에 많이 사용하는 재질로 사용하게 되면 철심과 다른 소재가 되는 것인데 성능에 차이가 생기는지 궁금합니다.
아니면 철심을 다른 소재를 사용해야 하나요??
이 외에 저 솔레노이드가 정상적으로 작동하려면 무엇을 고려해야 하는지도 알려주시면 감사하겠습니다.ㅜㅜ 고수님들 도와주십시오...

만드려는 사양은 이렇습니다.
-한쪽에서 반대쪽으로 이동거리 10mm
-작동힘 8N 이상
-보이는 사진에서 보빈이 2개로 나위어 있는데 연결하여 소모전류 0.24A, 100옴, 24V 전원
-턴수는 0.2mm 에나멜선으로 코일감아로 계산했을 때 보빈당 1632턴정도가 나왔습니다.(50옴)
-페라이트 자석은 25x8x3t 입니다.
-반대방향으로 가는것은 +,-를 릴레이를 이용해 반대로 바꿔주려 합니다.
-동작 시간은 140ms 이하이어야 합니다.

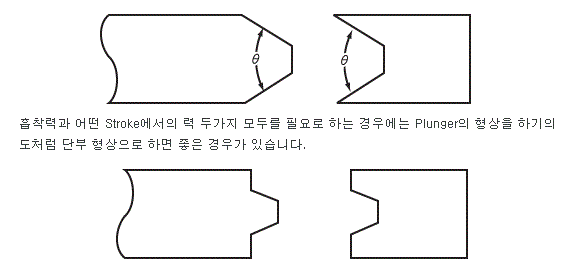

혹시 플런저와 케이스 형상을 2번째 그림과 같이 만들면 흡인력이 좋아져 작동이 더 원할하게 잘될까요??



kjkang (2016-11-17 10:51:04)
아 그리고 자석의 가우스는 1000가우스정도 입니다. 일단 부딪쳐 보자 생각해서 그림에 보이는 보빈 길이를 15mm로 제작 후 0.1mm 에나멜동선을 저항을 맞추어 감고 자석은 네오듐 자석 약 3000가우스 정도 나오는 것을 사용하였는데 동작 힘이 약한건지 코일의 턴수가 0.1mm로 하다보니 부족하여 자기력이 약해서인지 자석이 너무 강해서인지 케이스 한쪽에 붙은상태에서 따로 힘을 가하지 않으면 움직이질 않았습니다.... 무엇인 문제인지를 파악하고 싶은데... 고수님들 도와주세요ㅠㅠ
관리자 (2016-11-21 11:34:52)
솔레노이드의 구동자가 양단에 고정될 수는 방식을 일반적으로 레치 솔레노이드라고 합니다.

상기 방식의 주 목적은 구동자를 양단에 고정할 수 있기 때문에 ON 동작을 유지하는 동안에도 일반 솔레노이드와 달리 전원이 들어가지 않아 저전력 구동이 가능한 것입니다.

레치 솔레노이드를 개발할 때 가장 중요한 부분은 구동 자기력과 스프링력 그리고 자석에 의한 고정력의 균형을 맞추는 것입니다.

구동 자기력이 작으면 동작을 하지 않고, 스프링력이 작으면 한측 고정이 확실치 않고, 자석에 의한 고정력이 부족하면 타측의 고정이 확실치 않는 문제가 있습니다.

참고하세요.
강진규 (2016-11-24 15:06:09)
감사합니다!! 참고해서 제작해보겠습니다ㅎㅎ

그런데 제가 만드려는 레치형 솔레노이드는 스프링이 안들어가고 오로지 자석의 힘과 코일의 힘으로 작동하는데 이부분에서 주의해서 제작해야 할점은 혹시 알려주실수 있나요?
