  강진규 (2017-01-11 18:02:25, Hit : 908
 래치형 솔레노이드로 계전기(릴레이) 제작

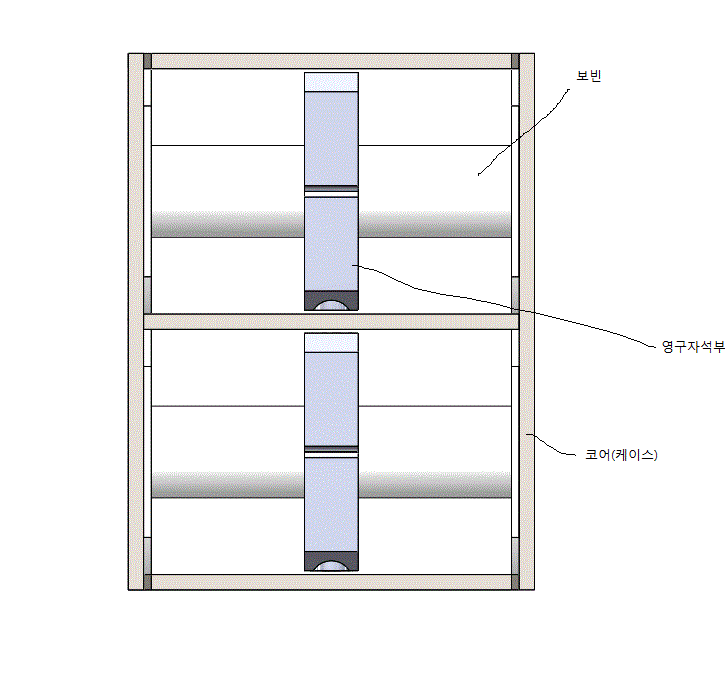

래치형 솔레노이드로 계전기(릴레이)를 만들까합니다.

솔레노이드의 사양은 DC24 120mA  보빈갯수 4개 코일직경 0.18mm입니다.

보빈은 각각 200옴으로써 2개씩 직렬로 연결후 연결된 보빈을 다시 병렬로 연결하여

최대한 힘을 키웠는데요. 아직 개발 초기단계여서 잘 동작될지도 의문이기는 합니다.

여기서 문제는 시험규격입니다.

다른건 문제가 안될것 같은데 내구성 시험과 충격특성 시험이 문제일것 같습니다. 150만회를 돌려야하는데 가능할지 의문입니다.

사용온도 조건은 -40~+80도입니다.

혹시 제가 써놓은 정보 이외에 다른 정보를 더 알아야 판단이 되시면 댓글에 써주시면 제가 정보를 더 쓰겠습니다. 솔레노이드는 처음 만드는 것이어서 어떤점을 고려해야 하는지 잘 몰라서요...

혹 솔레노이드에 문제가 있다면 추가로 알려주시면 감사하겠습니다.

답변 부탁드립니다.

감사합니다.



강진규 (2017-01-11 18:26:43)

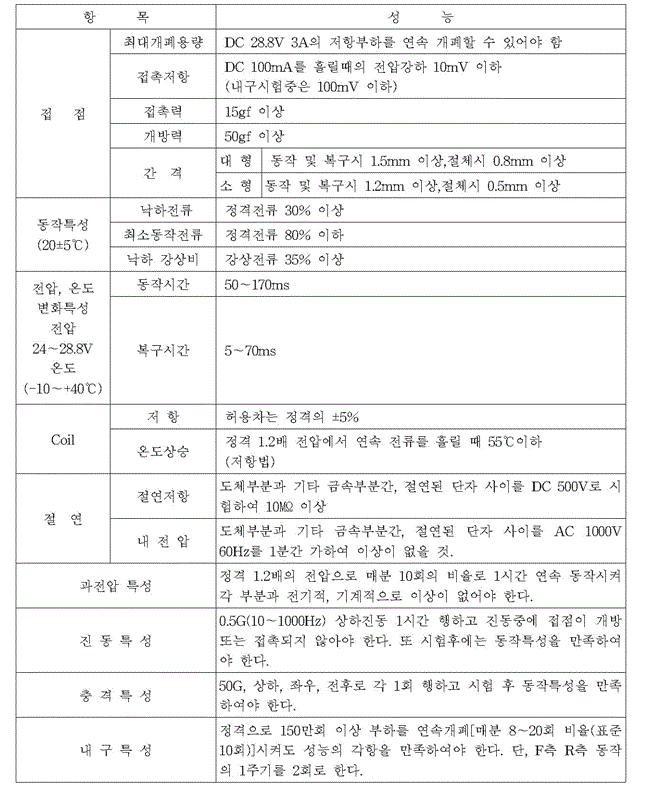

위 사진의 성능시험 규격표는 계전기의 규격표입니다. 아 추가로 플런저를 순철로 만들 것인데 마찰을 줄이기 위해 도금이나 코팅을 할건데 혹시 크롬도금이 순철이 자화되는것에 영향을 줄까요?? 다른 도금법이나 코팅이 있다면 추천해주 시면 감사하겠습니다. 사용하는 곳은 철도쪽에서 사용하게 되어 환경이 꽤 열악합니다. 실외에 설치되어 눈, 비, 열차가 지나갈때의 진동 등 여름엔 솔레노이드가 들어가는 외함 안의 온도가 100~120도 이상 올라가고 겨울철엔 외함 안에 히터를 설치해 돌리니 크게 문제는 없을 것 같습니다.

아참 그리고 온도 시험도 있는데 이건 계전기 시험은 아니고 계전기가 들어가는 제품의 시험인데 어차피 계전기도 안에 들어있으니 영향을 받습니다. 챔버에 넣고 +80도에서 2000회 구동시험인데 약 6시간 걸립니다. 이때 제품의 내부 온도가 거의 130도 정도? 되는 것으로 알고 있는데 버틸수 있을까요?
권기태 (2017-01-16 13:23:29)
솔레노이드 액추에이터 자체가 150만회의 작동내구에 불가능하지는 않습니다.
문제는 작동내구에 만족하도록 어떻게 설계를 하는 가 입니다.

특히 작동내구는 솔레노이드의 기본 성능설계와 또 다른 문제입니다.
기본 성능설계는 어떤 설계사양에서 얼마만큼의 자기력이나 동작특성이 나타나는가 이지만,
작동내구는 작동내구 동작횟수를 동작한 후에 얼마만큼 제품 설계값이 변화하는 가입니다.

원론적인 해결 방법을 이야기 드리면 두가지인 듯 합니다.
기본 성능설계를 할 때 성능의 안전마진을 높혀서 변화가 발생하더라도 동작할 수 있도록 하던가,
기본 성능설계의 성능 안전마진이 작더라도 작동내구 후의 제품 설계값의 변화량을 최소화 하는 것입니다.
강진규 (2017-01-16 15:26:53)
동작힘의 안전율을 높여서 150만회 돌렸을때 온도에 의한 힘의 감소라든가 등등의 문제가 생겨도 충분히 동작할 수 있게 만들어야 한다는 의미이신거죠?? 좋은 답변 감사합니다! 제작해서 테스트 후에 자료도 올려보겠습니다!
