강진규

(2017-02-13 12:00:33, Hit : 4463)


기자력 관련 궁금한 사항

기자력은 턴수곱하기 전류인걸로 알고있는데

제 생각에 예를 들어 2600턴에 0.24A를 흘리면 624AT가 나오는데 이러한 보빈 2개를 직렬로 연결해도 5200*0.12가 되니 보빈 1개나 2개나 같은 기자력이 나오지만

병렬로 연결하면 5200턴에 0.12A가 흐른다면 이러한 보빈 2개를 병렬로 연결하면 10400턴에 0.12A가 흐르는 것이니 기자력 또한 1248AT가 되는것이 맞나요??

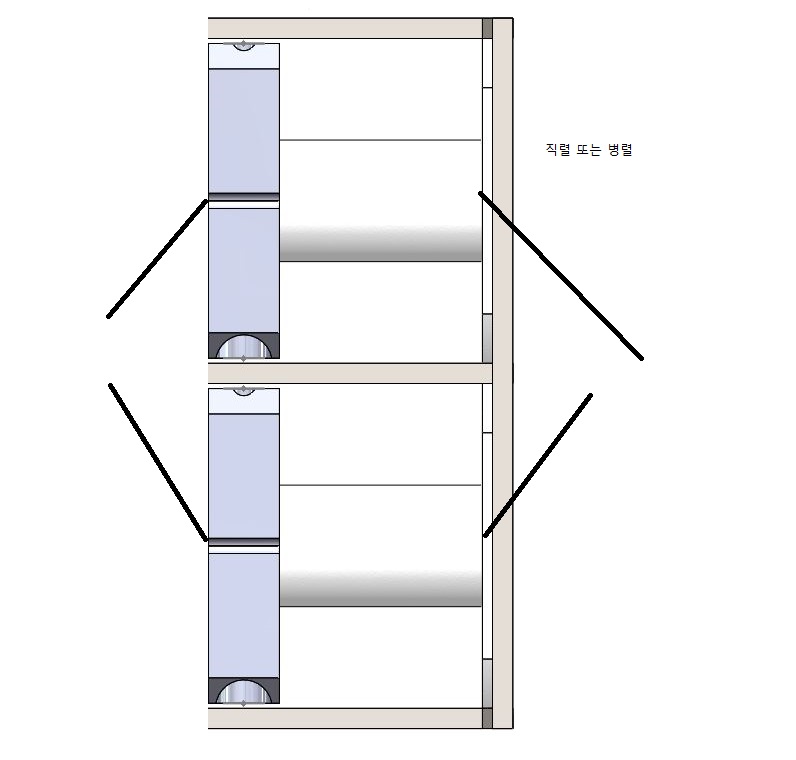

여기서 연결하는 보빈은 그림과 같이 각각 따로 있는데 이런식의 계산이 맞는지 궁금합니다...

관리자 (2017-02-13 13:09:14)

올려주신 그림의 설명이 없어서 확실치는 않지만,
병렬을 사용하면 전류량을 두배로 흘릴 수 있어 기자력을 두배로 만들수 있습니다.
하지만 문제는 전력은 4배로 증가해서 발열문제가 크게 발생할 수 있습니다.
또한 발열로 코일의 온도가 높이지면 저항이 상승하여 실제 솔레노이드에서는 전류와 자기력이 2배가 되지 않습니다.

강진규 (2017-02-13 13:14:48)

그림의 설명이 부족했군요...래치형 솔레노이드로 하얀색 부분이 원통형으로 코일이 감기는 부분입니다. 겉에는 케이스이고 왼쪽 사각형 부분은 순철 재질로 자석이 들어가는 부분입니다.
제가 하려는 것은 24V 0.12A는 고정이고 여기서 최대한 기자력을 올리는 방법을 찾고 있는데 병렬로 하면 기자력이 2배가 되지 않을까 해서 질문을 올렸습니다ㅎㅎ 발열 문제가 제가 생각하기에도 가장 문제가 되긴 할 것 같군요... 감사합니다!
