솔레노이드 무브코어,픽스코어 재질관련 문의

안녕하세요.

솔레노이드 관련하여 공부중인 초보 입니다.

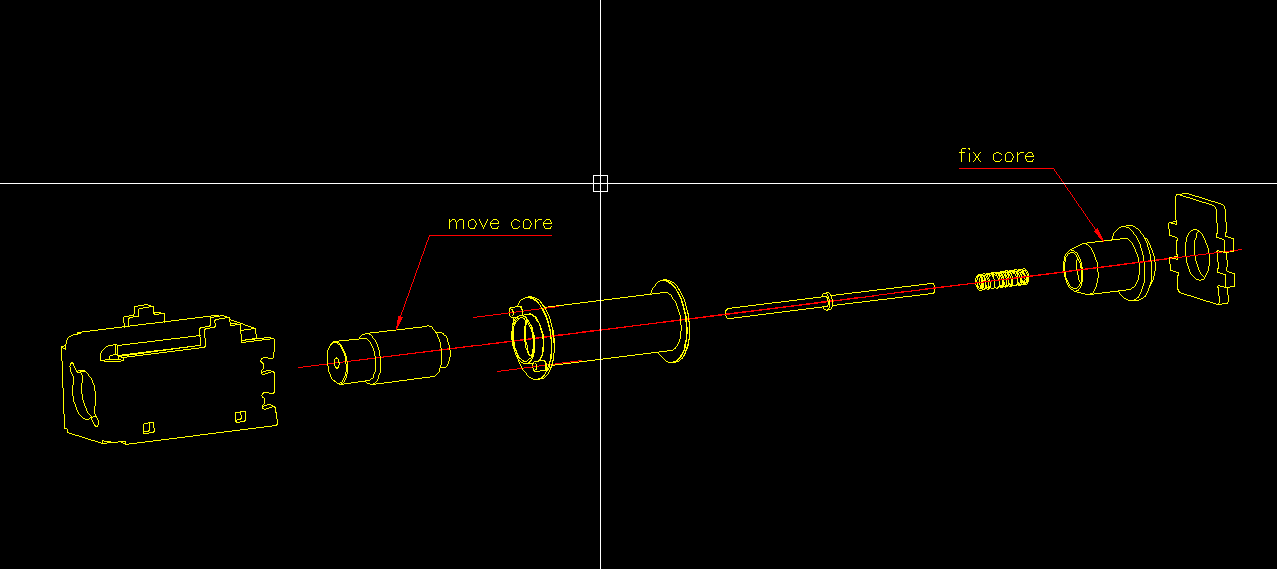

솔레노이드의 무브코어와 픽스코어 재질에 관련하여

SS400 과 SUM24L에서 전압을 인가시 무브코어가 움직이면서

유지하중(홀딩력?!)에 관련이 있는지 궁금합니다.

그리고, 무브코어와 픽스코어가 침탄열처리가 되면 성능이 더 안 좋은 영향은 미치는 건가요?

권기태 (2017-04-05 10:24:33)

일반적으로 솔레노이드에서는
고정되어 있는 것을 코어라 표현하고 움직이는 것을 플런저라고 표현합니다.

코어나 플런저는 자속이 집중되는 부품으로
SS400 계열이나 SUM24L 과 같은 자성재료를 사용합니다.
자기력 보다는 오랜 동작 후 코어가 자석이 되는 것을 방지하기 위해 자성재료를
사용하는 것으로 알고 있습니다.

금연악마 (2017-04-05 14:10:09)

ㄴ 감사합니다~
그리고, 혹시 재질의 탄소량과는 관계가 없는건가요?

권기태 (2017-04-06 10:45:15)

자성재료로는 저 탄소강을 사용합니다.
