 응답시간 계산에 관한 질문입니다.



안녕하십니까.
날씨가 많이 쌀쌀해졌습니다. 회원님들 모두 건강하시구 하시는 모든일 잘 되길 기원합니다.

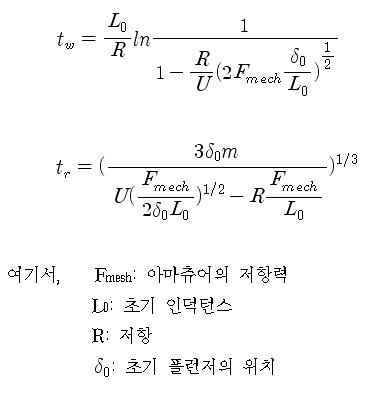

다름이 아니오라 위의 식과 같이 응답시간을 구할때 궁금한 점이 있어 질문 드립니다.
여기서 L0를 초기 인덕턴스라고 하는데 위와 같은 식으로 L0를 계산해도 무방한지요.
정확한 값은 아니고 근사치를 구하려고 합니다.
그리고 위의 응답시간을 구하는 식에서 L0의 단위가 무엇인지 궁금합니다.



권기태 (2005-10-25 10:35:48)
위의 인덕턴스 계산은
코일주위의 자기회로가 공기라는 가정에서 계산하였습니다.
하지만 솔레노이드의 인덕턴스 값은
자기회로가 자성체이기 때문에 위의 계산 값과 큰 차이가 있을 것으로 생각됩니다.

그리고 인덕턴스 값의 단위는 H(헨리) 입니다.
