프로그램 정지 문제

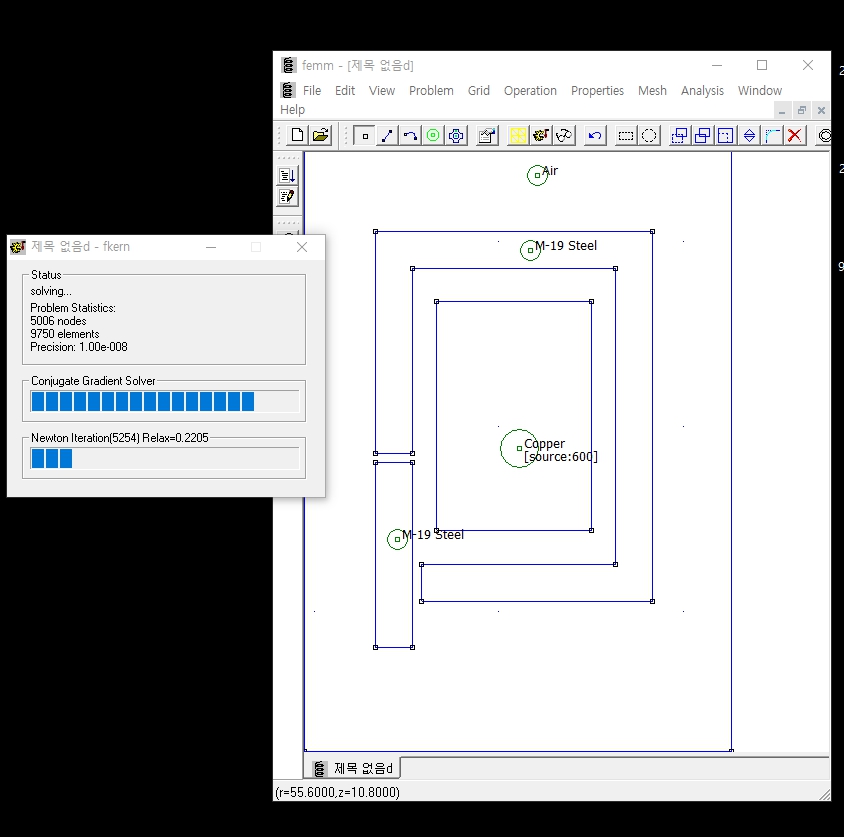

자료실에 있는 예제 그대로 따라했는데 왜 이상태에서 멈출까요??
아니 사실은 멈춘지 안멈춘지 모르겠네요 ㅠㅠ
(12시간째 저상태 입니다.)

관리자 (2017-11-02 12:17:00)

가능하면 femm 모델 파일을 올려주세요

홍구야 (2017-11-02 13:09:41)

파일 올렸습니다. 제대로 올렸는지 잘 모르겠네요 ..) 조언 부탁드려요 ㅠ

관리자 (2017-11-02 18:10:54)

솔레노이드 액추에이터는 축대칭 모델입니다.
주의할 점은 해석모델의 좌측면은 RZ 평면에서 Z 축이여야 합니다. (즉, R 값이 영 )

그리고 중간에 구멍이 뚤리지 않은 솔레노이드라면
플런저와 코어를 반을 절단한 좌측면이 해석모델의 좌측면이여야 합니다.

따라하기 페이지의 설명이 부족한 것 같아, 형상을 그리는 부분에 작업 주의사항을 추가해 두었습니다.
같이 참고하세요.
