지자계 자기장해석 경계조건 문의

안녕하세요 자기장해석 관련해서 궁금증이 있어 문의 드립니다.

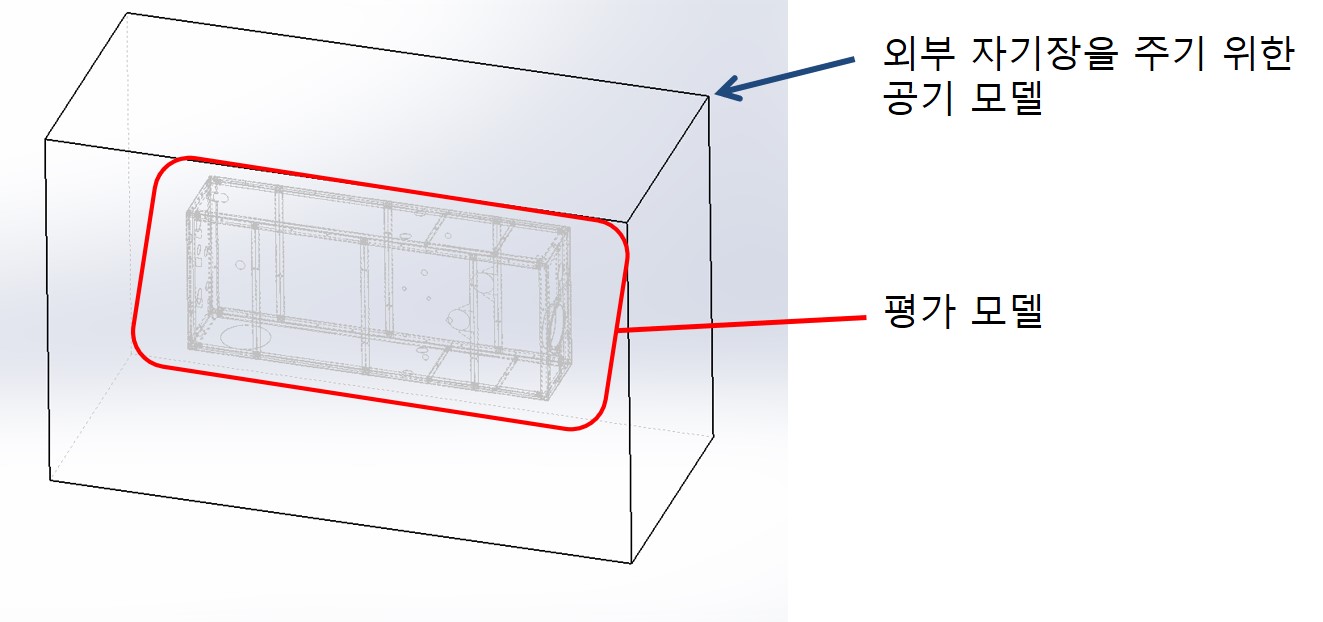

업로드한 이미지와 같이 지구자기장 상황에서 차폐장치 내부의 자기장흐름을 보고싶습니다.

차폐장치 외부의 상황은 air 인데 이때 경계조건을 맥스웰에서 어떻게 설정해야하는지

알고싶습니다.

답변해주시면 정말 감사하겠습니다.

부탁드립니다.

PS. 1. 가운데 네모 박스는 차폐용 부품입니다 차폐용 부품 내의 자기장이 얼마나 감소하는 지를 판단하고 싶습니다. 실선으로 이루어진 솔리드는 지구자기장을 표현하기 위해 임의치수로 모델링 한 것입니다. 적절치 않다면 수정 가능합니다.

2. 해석의 궁극적인 목표는 지구 자기장이 소량이나마 존재하는데, 이 지구장을 실선으로 이뤄진 air에 대입하여 차폐용 부품 내부의 차폐 수준을 알고자 합니다. 자기장 해석을 위한 저항력, Relative permeability 두가지 물성치는 적용되어있습니다. (Air, 차폐부품)

3. 지구 자기장에 의한 차폐 부품의 차폐성능을 나타내기 위한 실선으로 이뤄진 air 솔리드 모델링에 경계조건을 넣는 것이 올바른 사항이 아니라면 수정사항을 말씀해주시면 감사하겠습니다.

4. 지구 전자기장 수치는 미리 가우스인데, 이것을 워크벤ㄴ치 맥스웰에서 적용가능한지, 지구 자기장을 표현하기 위한 적절한 경계조건 설정을 부탁드립니다.

관리자 (2018-05-16 00:10:51)

예전에 유사한 해석을 했던것 같습니다.

1. 자기장해석은 공기로 방사가 되기 때문에 외부에 공기층 블럭이 있어야 합니다.

2. 정자기장 해석안에 연자성체가 존재한다면 물성치는 BH 곡선 (투자율곡선) 데이터가 필요합니다.

3. 지자계를 구현하는 방법을 외부에 큰 코일을 감아줄 수도 있겠지만 자계의세기(H) 경계조건을 사용합니다.

4. 가우스와 테슬라는 단위 환산의 문제입니다. 당연 바로 넣어도 되고 환산해도 됩니다.
