FEMM 해석시 Run mesh generator button은 무엇인가요?

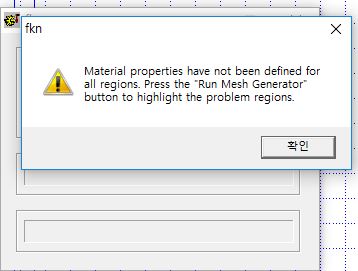

첨부 사진과같이 Analysis를 누르면 자꾸 뜨네요...
해결방법이 무엇일까요?

또한, In group은 경계조건잡을때 수치를 입력해줘야하나요? 아니면 해석상 별도의 지정을 하지 않아도되나요?

마지막으로, Mesh값 입력은 FOSS자료실에서 볼때 코일의 Circuit조건을 입력할때 0.1 넣는거외에는 없던데 나머지는 Mesh입력을 안해도 무방한가요? (자동 메시 입력이 되는건가요?)

질문이 여러개지만 궁금한점이 많아 부탁드려봅니다.

감사합니다.

성종 (2019-07-12 18:47:57)

저도 밸브개발때문에 요즘 이곳에서 여러 정보 얻으며 FEMM 공부하고 있습니다.

같은 문제인지는 모르겠지만, 제가 같은 문제 겪었을땐
눈에 잘 안보이는 작은 폐공간에 재질 설정이 안되어 있더라구요
상단메뉴 Mesh에서 create 나 show 하셔서 보시면 재질설정이 안된 부분이
회색으로 구분되어 보입니다.

AYG (2019-07-13 20:55:36)

먼저 첫 줄에 보시면 해석 영역내에서 물성치 입력이 안된 부분이 있다고 하네요. "Run Mesh Generator" 을 눌러보라는 것은 문제가 발생한 영역을 확인하라는 메세지인 것 같습니다.
